用途：適用于高低壓輸電線中電廠及變電站配電線路、母線等
優點：可減少電暈損失，節約有色金屬
特性：線膨脹系數較好，電暈損失小，有良好的散熱性
LGKK/600/900/1400mm、LGJK
產品用途：
本產品適用于高低壓輸電線中電廠及變電站配電線路、母線等。減少電暈損失，節約有色金屬。
性能特點：
線膨脹系數較好，電暈損失小，有良好的散熱性。
產品特點:
1. 600mm 載流量900A 拉斷力140000N 千米重2875KG/KM
2. 900mm 載流量:1020A 拉斷力:209000N 千米重3650KG/KM
3. 1400mm 載流量1290A 拉斷力295000N 千米重5159KG/KM
|
型號、規格 |
LGKK-587 |
LGKK-900 |
LGKK-1400 |
||
|
導線外徑 (mm) |
51 |
49 |
57 |
||
|
計算截面積(mm2) |
鋁 |
585.7 |
906.4 |
1387.8 |
|
|
鋼 |
49.5 |
84.83 |
105.0 |
||
|
總計 |
636.2 |
991.23 |
1493.8 |
||
|

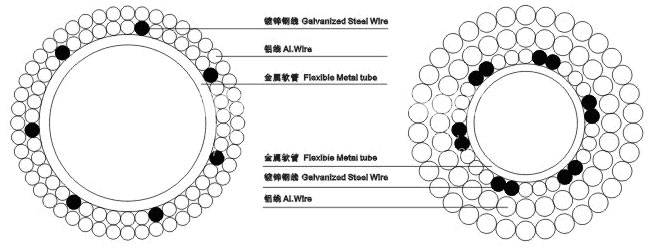

導線結構根數/直徑 |
中心支撐金屬軟管外徑 |
39.0 |
27.0 |
27.0 |
|
|
內層 |
鋁 |
35/3.0 |
18/3.0 |
15/3.0 |
|
|
鋼 |
7/3.0 |
12/3.0 |
15/3.0 |
||
|
次內層，鋁 |
48/3.0 |
28/4.0 |
28/4.0 |
||
|
次外層，鋁 |
- |
3/4.0 |
34/4.0 |
||
|
最外層，鋁 |
- |
- |
40/4.0 |
||
|
計算總拉斷力(kN) 彈性系數(kN/mm2) 線膨脹系數(10-6/℃) 20℃直流電阻(Ω/km) 70℃載流量 (A) 單位重量(kg/km)
|
137 |
205 |
289 |
||
|
71.54 |
58.7 |
58.02 |
|||
|
20.6 |
20.4 |
20.8 |
|||
|
0.0514 |
0.03317 |
0.02163 |
|||
|
750 |
120 |
1290 |
|||
|
2711 |
3650 |
5159 |
|||
LGKK-空心擴徑導線、軟母線 擴徑鋼芯鋁絞線適用于高低壓輸電線中電廠及變電站配電線路、母線等。減少電暈損失，可以節約有色金屬。擴徑導線在超高壓和特高壓輸電工程中有很大的應用空間，尤其在高海拔地區有著更為
擴徑導線是以滿足技術條件的常規導線規格為基準，采取擴大導線外徑技術，在保證電暈所要求的導線外徑前提下，減少導線的鋁截面，從而減少導線的總重量，減少鐵塔荷載和結構重量，極大地降低線路造價。
當線路的電壓超過220kv時，為了降低線路電抗和電暈損耗，通常采用擴徑導線。擴徑導線就是把普通的導線做成中空（里面用多股鋼芯線和支撐層做成）或者減少其中部分層單線數量（使該層單線間存在一定數量空隙），最
